ADataMatrix10 x 10เป็นสัญลักษณ์ ECC 200 DataMatrix ที่เล็กที่สุด ประกอบด้วยตาราง 10 x 10 ที่ใช้ในการเข้ารหัสข้อมูลจำนวนน้อยมาก

เนื่องจากรอยตัวที่น้อยที่สุด - มักจะประมาณ 1 มม. - DataMatrix10 x 10ใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่น การบินอวกาศ อิเล็กทรอนิกส์ และอุปกรณ์ทางการแพทย์ ที่พื้นที่ทำเครื่องหมาย จำกัด มาก

อย่างไรก็ตาม ขนาดที่กะทัดรัดนี้มีข้อจํากัดที่เข้มงวด เป็น DataMatrix10 x 10สามารถจัดเก็บตัวอักษรไม่กี่ตัวเท่านั้น และต้องการการควบคุมที่แม่นยำต่อการทำเครื่องหมายและการสแกน

คู่มือนี้อธิบายขนาด, ข้อ จำกัด ความจุ, และเมื่อมันเป็นตัวเลือกที่เหมาะสมในการใช้งานในโลกจริง.

DataMatrix 10 x 10 คืออะไร? (ความหมายและความหมายทางปฏิบัติ)

เป็น DataMatrix10 x 10เป็นบาร์โค้ด 2D ประกอบด้วย10 แถว x 10 คอลัมน์ (100 โมดูล)ภายใต้มาตรฐาน ECC 200

ในขณะที่มันประกอบด้วย 100 โมดูล ส่วนสําคัญของพื้นที่นั้นสำหรับรูปแบบโครงสร้างและการแก้ไขข้อผิดพลาด นี่ทิ้งเพียงพื้นที่น้อยที่สุดสําหรับข้อมูลจริง ซึ่งกําหนดพื้นฐานว่าสัญลักษณ์ถูกใช้อย่างไรในปฏิบัติ

ในคําอื่น ๆ แล้ว10 x 10รูปแบบมีอยู่ไม่ใช่เพื่อความยืดหยุ่น แต่สำหรับข้อจํากัดพื้นที่ที่รุนแรง.

ข้อจำกัดความจุ DataMatrix 10 x 10 (สิ่งที่คุณสามารถเข้ารหัสได้จริง)

ข้อจํากัดที่สําคัญที่สุดคือความสามารถของข้อมูล และนี่คือที่การดําเนินการหลายครั้งล้มเหลว

แม้ว่าสัญลักษณ์จะมี 100 โมดูล แต่มีเพียงส่วนเล็กน้อยเท่านั้นสำหรับข้อมูลจริง ส่วนที่เหลือสำหรับ:

•รูปแบบค้นหา (ขอบเขตรูปแบบ L)

•รูปแบบเวลา

• แก้ไขข้อผิดพลาด (รีดโซโลมอนประมาณ 25%)

ผลลัพธ์คือ การใช้งานที่สามารถใช้ได้มีความจํากัดมาก

ข้อจำกัดความจุในทางปฏิบัติ:

ตามข้อกำหนด ECC 200 ความจุสูงสุดของ10 x 10DataMatrix คือ:

•ตัวเลข: 6 ตัวเลข

•ตัวอักษรตัวเลข: 3 ตัวอักษร

•ไบนารี: 1 ไบต์

ข้อมูลที่สำคัญ:

A10 x 10DataMatrix ไม่ใช่ "เล็ก แต่ยืดหยุ่น" มันเป็นจำกัดอย่างเคร่งครัดแม้แต่ตัวละครเพิ่มเติมเดียวก็จะบังคับให้สัญลักษณ์ขยาย

ตัวอย่างเช่น การพยายามที่จะเข้ารหัส "1234567" จะสร้างอัตโนมัติสัญลักษณ์ 12 x 12ไม่10 x 10.

ขนาดกายภาพของ DataMatrix 10 x 10 (ขนาดโมดูลและโซนเงียบ)

เมื่อข้อมูลถูกกําหนดแล้ว ข้อจํากัดต่อไปคือขนาดทางกายภาพ

ขนาดสุดท้ายขึ้นอยู่กับมิติ X (ขนาดโมดูล) ในระบบการทำเครื่องหมายที่มีความแม่นยำสูง นี่สามารถต่ำถึง 0.1 มม.

ขนาดทางกายภาพทั่วไป:

•ขนาดแมทริกซ์:กําหนดโดยขนาดโมดูล (มิติ X) ไม่คงที่

•เขตเงียบสงบ:ความกว้างของโมดูลอย่างน้อย 1 โมดูลในแต่ละด้าน

•พื้นที่ที่จำเป็นทั้งหมด:ขึ้นอยู่กับขนาดโมดูลและรวมถึงโซนเงียบสงบ

ตัวอย่างเช่นด้วยขนาดโมดูล 0.25 มม.10 x 10DataMatrix จะประมาณ 2.5 มม. x 2.5 มม. (ไม่รวมโซนเงียบ) และใหญ่กว่าเมื่อรวมโซนเงียบ

ความล้มเหลวในการทำเครื่องหมายหลายอย่างไม่ได้เกิดจากความผิดพลาดในการเข้ารหัส แต่เป็นโซนที่เงียบสงบไม่เพียงพอหรือความแตกต่างที่ไม่ดีรอบสัญลั

การเปรียบเทียบขนาด DataMatrix (10 x 10 เทียบกับสัญลักษณ์ที่ใหญ่กว่า)

เพื่อตัดสินใจว่า10 x 10เหมาะสม มันจะช่วยในการเปรียบเทียบมันกับชั้นขนาดต่อไป

กฎปฏิบัติ:ถ้าข้อมูลของคุณซับซ้อนเล็กน้อย 10 x 10 มักจะไม่ใช่ทางเลือกที่เหมาะสม

เมื่อใช้ DataMatrix 10 x 10 (การใช้งานอุตสาหกรรมจริง)

เนื่องจากข้อจํากัดของมัน สัญลักษณ์นี้ใช้ในสถานการณ์ที่เฉพาะเจาะจงมากเท่านั้น

1. PCB และไมโครอิเล็กทรอนิกส์

ในการผลิต PCB พื้นที่ทำเครื่องหมายที่มีอยู่จํากัดมากเพื่อให้พอดีภายใน10 x 10สัญลักษณ์ผู้ผลิตมักจะบีบอัดรูปแบบข้อมูล (เช่นการเข้ารหัสฐาน-36)

2. เครื่องมือแพทย์และผ้าปลูก

เครื่องมือผ่าตัดต้องรอดชีวิตในวงจรฆ่าเชื้อซ้ำซ้ำฉลากเสียหายได้อย่างรวดเร็ว ดังนั้นจึงจำเป็นต้องทำเครื่องหมายถาวร

A10 x 10DataMatrix ช่วยให้สามารถติดตามได้โดยไม่ส่งผลต่อการใช้งานหรือความสมบูรณ์แบบของโครงสร้าง.

3. ชิ้นส่วนการบินและอวกาศและความแม่นยำ

ในด้านการบิน แม้แต่ชิ้นส่วนเล็ก ๆ ก็ต้องสามารถติดตามได้อย่างไรก็ตาม การทำเครื่องหมายไม่ควรทำให้ส่วนประกอบอ่อนแอ

นี่สร้างกรณีการใช้งานที่สมบูรณ์แบบสําหรับสัญลักษณ์ขนาดเล็กมาก

การทำเครื่องหมายชิ้นส่วนโดยตรง (DPM): ทำไมถึงใช้ 10 x 10

ในกรณีโลกจริงส่วนใหญ่ DataMatrix10 x 10ใช้ในเครื่องหมายชิ้นส่วนโดยตรง (DPM).

แทนที่จะพิมพ์ฉลาก รหัสจะถูกใช้โดยตรงโดยใช้:

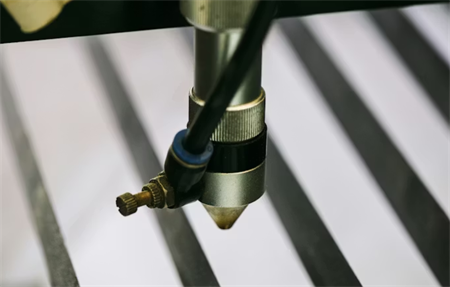

• เครื่องหมายเลเซอร์

• จุด peening

• การแกะสลักเคมี

ข้อดีคือความทนทานการแลกเปลี่ยนคือการอ่านได้ยากขึ้นในการควบคุม

ความท้าทายในการอ่าน (และวิธีแก้ไขมัน)

ในระดับนี้ การสร้างรหัสไม่ใช่ส่วนที่ยากอ่านได้อย่างน่าเชื่อถือ

ปัญหาที่พบบ่อยรวมถึง:

• การสะท้อนบนพื้นผิวโลหะ

•ความคมชัดต่ำหลังจากทำเครื่องหมาย

•ความหมายโมดูลไม่เพียงพอ

โซลูชั่นอุตสาหกรรม:

• ระบบวิสัยทัศน์อุตสาหกรรม (ไม่ใช่สแกนเนอร์ผู้บริโภค)

•Dome แสงเพื่อลดการสะท้อนแสง

•พารามิเตอร์เลเซอร์ที่ปรับปรุงสําหรับความคมชัดสูง

มักจะได้รับการตรวจสอบภายใต้มาตรฐานคุณภาพ ISO DPM

วิธีสร้าง DataMatrix 10 x 10 อย่างถูกต้อง

เพื่อสร้างประสบความสำเร็จ10 x 10สัญลักษณ์:

1.เก็บข้อมูลสั้นมาก (แนะนำให้ 6 ตัวเลขหรือน้อยกว่า)

2.ใช้ซอฟต์แวร์การเข้ารหัสที่สอดคล้องกับ ECC 200

3.ตรวจสอบขนาดสัญลักษณ์ก่อนทำเครื่องหมาย

4.การทดสอบความสามารถในการอ่านภายใต้สภาพจริง

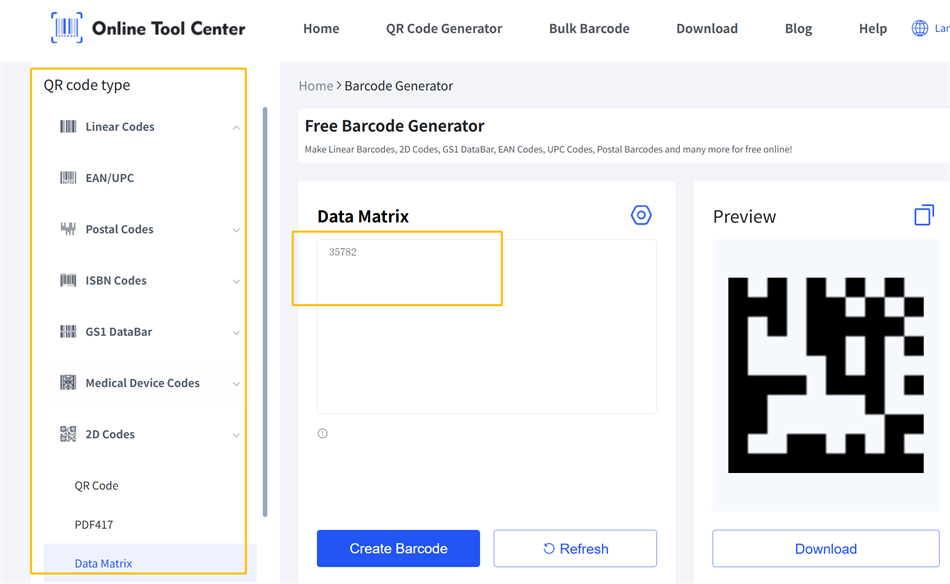

ในทางปฏิบัติมีหลายเครื่องกำเนิดไฟฟ้าบาร์โค้ด 2D ออนไลน์ฟรีที่สามารถสร้าง DataMatrix 10 x 10 ได้อย่างรวดเร็ว กระบวนการมักจะง่าย ๆ เพียงแค่ป้อนข้อมูลของคุณและเครื่องมือจะสร้างสัญลักษณ์โดยอัตโนมัติ

กฎหลัก:หากข้อมูลของคุณไม่เหมาะสมกับข้อจำกัดตามธรรมชาติ อย่าบังคับมัน ใช้สัญลักษณ์ที่ใหญ่กว่าแทน

ข้อสรุป: เมื่อ 10 x 10 เป็นตัวเลือกที่เหมาะสม

DataMatrix10 x 10ไม่ใช่บาร์โค้ดทั่วไป แต่เป็นทางแก้ไขสําหรับการจํากัดพื้นที่ที่รุนแรง

ใช้อย่างถูกต้อง มันทำให้สามารถติดตามได้บนส่วนประกอบที่เล็กที่สุด ใช้ไม่ถูกต้อง มักจะส่งผลให้เกิดรหัสที่ไม่สามารถอ่านได้

ในที่สุด ความสำเร็จขึ้นอยู่กับการสร้างสัญลักษณ์น้อยกว่า และขึ้นอยู่กับการออกแบบกระบวนการทำเครื่องหมายและการสแกนทั้งหมดรอบข้อ จำกัด

คำถามที่พบบ่อยเกี่ยวกับ DataMatrix 10 x 10

Q1: ขนาด DataMatrix ที่เล็กที่สุดคืออะไร?

ขนาด ECC 200 DataMatrix ที่น้อยที่สุดที่ใช้กันทั่วไปคือ10 x 10.

Q2: ข้อมูลเท่าไหร่ที่สามารถ10 x 10ร้านค้า DataMatrix?

สูงสุด 6 ตัวเลขหรือ 3 ตัวอักษรตัวเลข

Q3: สามารถสแกนสมาร์ทโฟนได้10 x 10รหัส?

สมาร์ทโฟนบางอย่างสามารถสแกนรหัส DataMatrix แต่สำหรับ10 x 10สัญลักษณ์โดยเฉพาะอย่างยิ่งใน DPM หรือสภาพความคมชัดต่ำ ความน่าเชื่อถือการสแกนมักจะจํากัด
