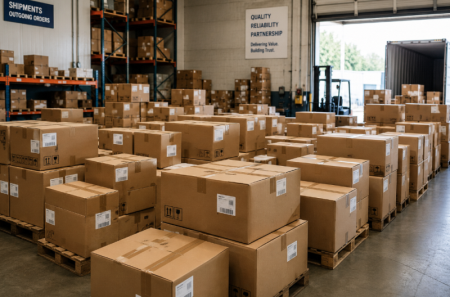

ITF-14 เป็นบาร์โค้ด GS1สัญลักษณ์ที่ใช้กันทั่วไปในการระบุกรณี, กล่อง, และกลุ่มสินค้าการค้าอื่น ๆ ในสภาพแวดล้อมการจําหน่าย. มันเหมาะอย่างยิ่งสำหรับการพิมพ์โดยตรงบนกระดานไฟเบอร์ลูกฟูก ซึ่งขนาดสัญลักษณ์, บาร์ผู้รับ, โซนเงียบสงบ, ความคมชัดและคุณภาพการพิมพ์ทั้งหมดมีผล

อันออนไลน์ Interleaved 2 ของ 5 เครื่องกำเนิดไฟฟ้าสามารถสร้างภาพบาร์โค้ด แต่สัญลักษณ์ที่พิมพ์สุดท้ายยังคงต้องตอบสนองความต้องการของ GS1 และคู่ค้าที่ใช้ได้ ภาพที่สร้างขึ้นเดียวไม่ได้มอบหมายGTINยืนยันเป็นเจ้าของ GTIN ยืนยันลำดับชั้นบรรจุภัณฑ์ หรือรับรองคุณภาพการพิมพ์

คู่มือนี้อธิบาย ITF-14 ความสัมพันธ์กับข้อมูล GTIN และความต้องการในการออกแบบสําคัญสําหรับการสแกนโลจิสติกส์ที่น่าเชื่อถือ

ความแตกต่างระหว่างข้อมูล GTIN และ ITF-14 Barcode Symbology คืออะไร?

GTIN และ ITF-14 มีความสัมพันธ์ แต่พวกเขาไม่สามารถแลกเปลี่ยนได้

GTIN คือหมายเลขระบุสินค้าที่กำหนดให้กับสินค้า ITF-14 เป็นสัญลักษณ์บาร์โค้ดที่ใช้ในการเข้ารหัสข้อมูล GTIN ในรูปแบบ 14 ตัว

ข้อมูล: GTIN ในรูปแบบ 14 หลัก

GTIN ระบุการกำหนดค่าสินค้าเฉพาะอย่างไม่ซ้ำกัน ตัวอย่างเช่น กรณีของ 12 หน่วย และ กรณีของ 24 หน่วย อาจต้องการการมอบหมาย GTIN ที่แตกต่างกันถ้ามันเป็นสินค้าการค้าที่แตกต่างกันสำหรับการสั่งซื้อ, สินค้าคล

ปริมาณถูกเก็บไว้ในข้อมูลหลักของผลิตภัณฑ์ มันไม่สามารถถอดรหัสได้โดยตรงจากตัวเลข GTIN

GTIN-14 ที่ได้รับการมอบหมายใหม่สําหรับการจัดกลุ่มสินค้าการค้าที่มีมาตรฐานคงที่โดยทั่วไปรวมถึง:

• ตัวเลขตัวชี้วัด: สําหรับการจัดกลุ่มสินค้าการค้าที่มีมาตรฐานคงที่ ตัวเลข 1 ถึง 8 สามารถใช้เพื่อสร้าง GTIN-14 ที่แตกต่างกันที่เกี่ยวข้องกับสินค้ ตัวเลขไม่ได้กําหนดปริมาณกล่องหรือระดับบรรจุภัณฑ์ทั่วไป

• รหัสต้นบริษัท GS1: รหัสต้นบริษัทที่ได้รับอนุญาตให้กับองค์กรที่รับผิดชอบในการมอบ GTIN

• การอ้างอิงรายการ: การอ้างอิงที่กำหนดให้กับการตั้งค่ารายการค้าเฉพาะ

• ตัวเลขตรวจสอบ: ตัวเลขสุดท้ายที่คำนวณโดยใช้อัลกอริทึม GS1 Modulo 10

ITF-14 จะเข้ารหัส 14 ตัวเลขเสมอ มันอาจเข้ารหัส GTIN-14 โดยตรง หรืออาจเข้ารหัส GTIN-12 หรือ GTIN-13 หลังจาก GTIN ที่สั้นกว่าได้รับการปรับศูนย์เป็นรูปแบบ 14 ตัวเลข

สัญลักษณ์: ITF-14

ITF-14 เป็นการดําเนินการของ GS1 ของ Interleaved 2 of 5 สําหรับการจัดกลุ่มสินค้าการค้า มันเป็นบาร์โค้ดเชิงเส้นทางตัวเลขเท่านั้นที่ใช้กันทั่วไปในกรณีและกล่องที่ไม่ได้มีวัตถุประสงค์สําหรับการสแกนจุดขายปลีก

ITF-14 มีข้อมูล GTIN เท่านั้น มันไม่สามารถเข้ารหัสตัวอักษร หมายเลขล็อต หมายเลขซีรียล วันหมดอายุ หรือคุณสมบัติตัวแปรอื่น ๆ ได้

หากฉลากของคุณต้องมีข้อมูลตัวแปร ใช้GS1-128. จีS1-128 ใช้ Application Identifiers เพื่อเข้ารหัส GTIN ร่วมกับข้อมูลเช่น หมายเลขชุดหรือล็อต หมายเลขซีรียล วันการผลิต หรือวันหมดอายุ

หมายเหตุเกี่ยวกับคําศัพท์เก่า: เกี่ยวกับ EAN-14 จะเป็นอย่างไร?

"EAN-14" และ ITF-14 หมายถึงแนวคิดที่แตกต่างกัน และ "EAN-14" เป็นคำที่เก่าที่ปรากฏในเอกสารบาร์โค้ดเก่า

ในมาตรฐาน GS1 ปัจจุบัน:

• ใช้ GTIN-14 สําหรับหมายเลขระบุสินค้า 14 หลัก (ข้อมูลพื้นฐาน)

• ใช้ ITF-14 สําหรับสัญลักษณ์บาร์โค้ด Interleaved 2 of 5 ที่ใช้ในกรณีและกล่อง (สัญลักษณ์ที่พิมพ์)

ITF-14 เป็นสัญลักษณ์บาร์โค้ดที่พิมพ์ ในขณะที่ GTIN-14 เป็นข้อมูลที่มันรหัส ITF-14 ยังสามารถเข้ารหัส GTIN-12 หรือ GTIN-13 หลังจากได้รับการรูปแบบเป็น 14 ตัวเลขที่มีศูนย์ชั้นนํา ดังนั้น "EAN-14" ไม่ควรถือว่าเป็นชนิดบาร์โค้ดแยกหรือทางเลือกโดยตรงกับ ITF-14

ITF-14 เปรียบเทียบกับ GS1-128 และ UPC-A อย่างไร?

การเลือกบาร์โค้ดที่เหมาะสมขึ้นอยู่กับรายการที่ทำเครื่องหมายและสภาพแวดล้อมที่มันจะถูกสแกน

ITF-14 กับ UPC-A

UPC-A ใช้เป็นหลักในการเข้ารหัส GTIN-12 สําหรับการใช้งานจุดขายปลีก แม้ว่าสัญลักษณ์ UPC-A อาจถูกสแกนในการตั้งค่าโซ่การจัดหาอื่น ๆ แต่โดยทั่วไปมันไม่ใช่บาร์โค้ดที่ต้องการสําหรับการพิมพ์โดยตรงบนกรณีการจัดส่

ITF-14 เป็นที่เลือกโดยทั่วไปสําหรับกรณีภายนอกและกล่อง เพราะมันเหมาะกับการพิมพ์วัสดุลูกฟูกและกระบวนการจําหน่ายที่ไม่ใช่ POS

ITF-14 กับ GS1-128

ใช้ ITF-14 เมื่อกล่องหรือกล่องต้องพกพา GTIN เท่านั้น

ใช้ GS1-128 เมื่อฉลากโลจิสติกต้องมี GTIN พร้อมกับข้อมูลเพิ่มเติม เช่น:

•หมายเลขชุดหรือล็อต

•หมายเลขซีรียล

•วันที่ผลิต

•ดีที่สุดก่อนวันที่

•วันหมดอายุ

•SSCC สำหรับหน่วยโลจิสติกส์

ความต้องการของข้อมูลตัวแปรขึ้นอยู่กับกระบวนการติดตามของคุณ กฎหมายที่ใช้ได้ และความต้องการของคู่ค้า

ความต้องการอย่างเป็นทางการของ GS1 เขตเงียบสงบและขนาดสำหรับ ITF-14 คืออะไร?

ขนาดสุดท้าย ITF-14 ควรเลือกตามวิธีการพิมพ์ วัสดุกล่อง สภาพแวดล้อมการสแกน และความต้องการของคู่ค้า

ITF-14 Bearer Bars คืออะไร?

สัญลักษณ์ ITF-14 ใช้บาร์ผู้รับเพื่อสนับสนุนการพิมพ์และการสแกนที่น่าเชื่อถือ เมื่อพิมพ์โดยตรงบนกระดานไฟเบอร์ลูกฟูก บาร์โค้ดควรปิดด้วยกล่องผู้รับสี่ด้านที่สมบูรณ์ นี่ช่วยให้ความดันการพิมพ์เท่าเทียมกันและลดความเสี่ยงของการบิดเบือนความกว้างของบาร์ในระหว่างกระบวนการพิมพ์แผ่น

สําหรับฉลากและวิธีการพิมพ์ตามความต้องการ แถบด้านบนและด้านล่างโดยทั่วไปจะใช้โดยไม่มีด้านแนวตั้ง แถบแบร์ยังช่วยลดความเสี่ยงของการสแกนสั้นหรือการอ่านบางส่วนเมื่อสแกนเนอร์เข้าไปหรือออกผ่านด้านบนหรือด้านล่างของสัญลักษณ์

X-Dimension และความสูงบาร์

มิติ X คือความกว้างของบาร์หรือพื้นที่ที่แคบที่สุดในสัญลักษณ์

•ที่ขยาย 100% มิติ X คือ 1.016 มม.

•ช่วงขนาด X ที่อนุญาตโดยทั่วไปคือ 0.495 มม. ถึง 1.016 มม.

•ความสูงของบาร์ควรยังคง 31.75 มม.

สําหรับการพิมพ์โดยตรงบนกระดานไฟเบอร์ลูกฟูก โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการกระจายอัตโนมัติ ใช้ X-dimension อย่างน้อย 0.635 มม. เมื่อเป็นไปได้ สัญลักษณ์ขนาดเล็กอาจเหมาะสำหรับฉลากหรือพื้นผิวที่มีคุณภาพสูง แต่ไม่ควรถือว่าเหมาะสำหรับการพิมพ์ลูกฟูกโดยตรง

สัญลักษณ์ที่ใหญ่กว่าในช่วงที่อนุญาตโดยทั่วไปจะให้ความอดทนมากขึ้นสําหรับการกระจายหมึก, ความแตกต่างของการพิมพ์ และความต้องการระยะทางการสแกน

เขตเงียบสงบ

เขตเงียบสงบ คือพื้นที่ที่ชัดเจนทันทีทางซ้ายและขวาของบาร์โค้ด มันทำให้สแกนเนอร์สามารถระบุได้ว่าสัญลักษณ์เริ่มต้นและสิ้นสุดที่ไหน

•รักษาพื้นที่เงียบสงบอย่างน้อย 10 เท่า X-dimension (10X) ทั้งสองด้าน

•ที่ขยาย 100% นี่เท่ากับ 10.16 มม. (0.40 นิ้ว) ในแต่ละด้าน

•อย่าใส่ข้อความ, กราฟิก, พับกล่อง, เทป, หรือเครื่องหมายอื่น ๆ ภายในพื้นที่เงียบสงบ

ต้องการความช่วยเหลือในการสร้างบาร์โค้ดของคุณหรือไม่?

สำหรับคู่มือขั้นตอนโดยขั้นตอนในการตั้งค่าหมาย GTIN-14 ของคุณและใช้ของเราเครื่องมือกำเนิดไฟฟ้าบาร์โค้ดฟรี,โปรดอ่านบทความพื้นฐานของเรา:วิธีการสร้างบาร์โค้ด ITF-14
